Virtual Input/Output IP - I2C 을 통한 EEPROM 통신 본문

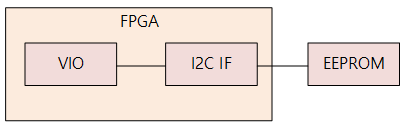

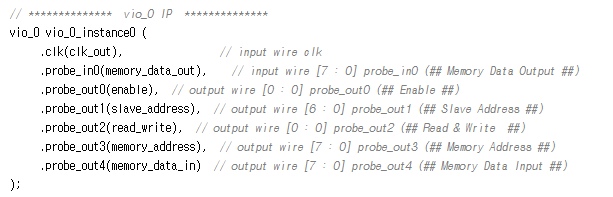

1) Virtual Input/Output IP의 Input / Output
- Input
▶ memory_data_out (8bit, EEPROM으로부터 수신 받은 데이터) - Output
▶ enable (1bit, I2C 통신 시작 플래그)
▶ slave_address (7bit, External Slave Module Address)
▶ read_write (1bit, R/W Bit)
▶ memory_address (8bit, EEPROM 메모리 주소)
▶ memory_data_in (8bit, EEPROM 메모리에 쓰고자 하는 데이터) - Virtual IO IP 관점에서 I2C 모듈에게 필요한 데이터를 전송하게 된다. 따라서 VIO IP 관점에서의 Output은 I2C 모듈의 Input과 동일한다.
- 또한, VIO 모듈의 Input은 I2C 모듈의 Output과 연결되어 있기 때문에 VIO 모듈의 Input은 EEPROM으로부터 수신 받은 데이터이다.

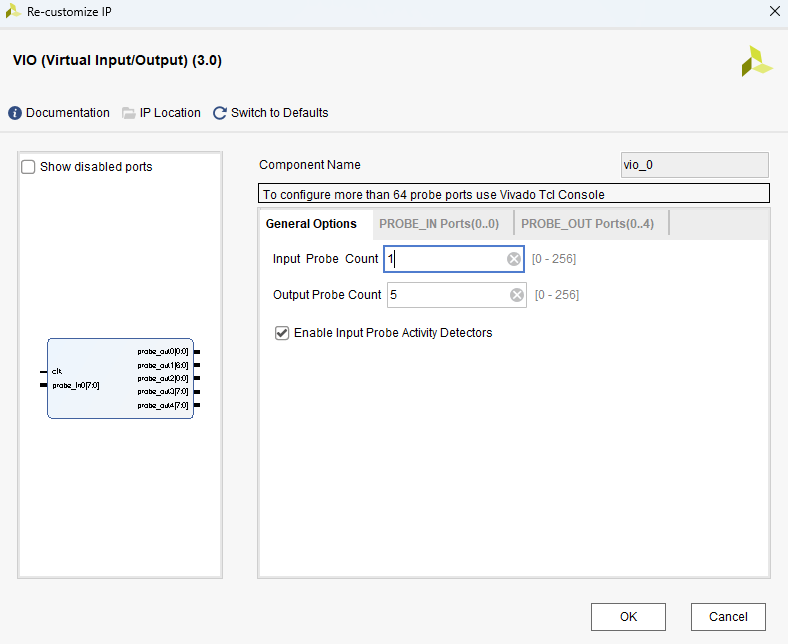

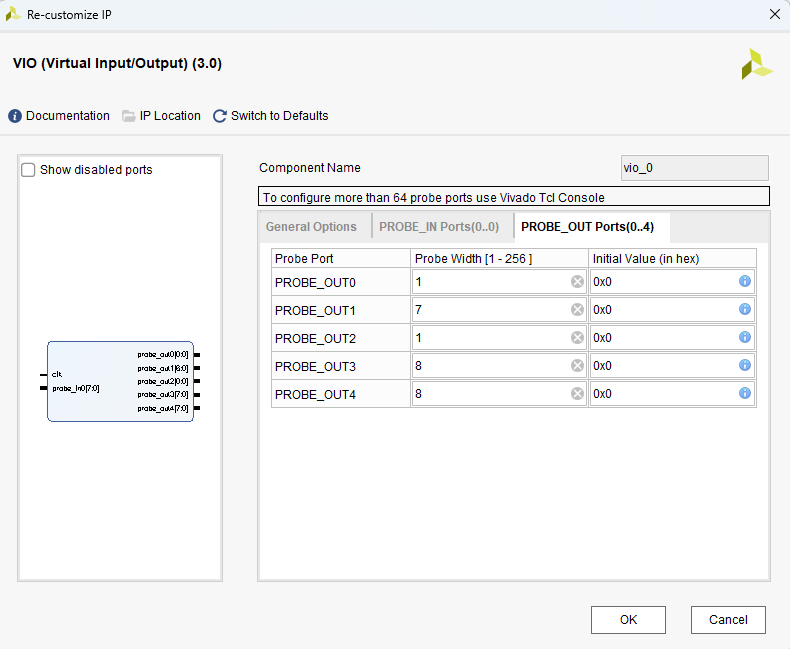

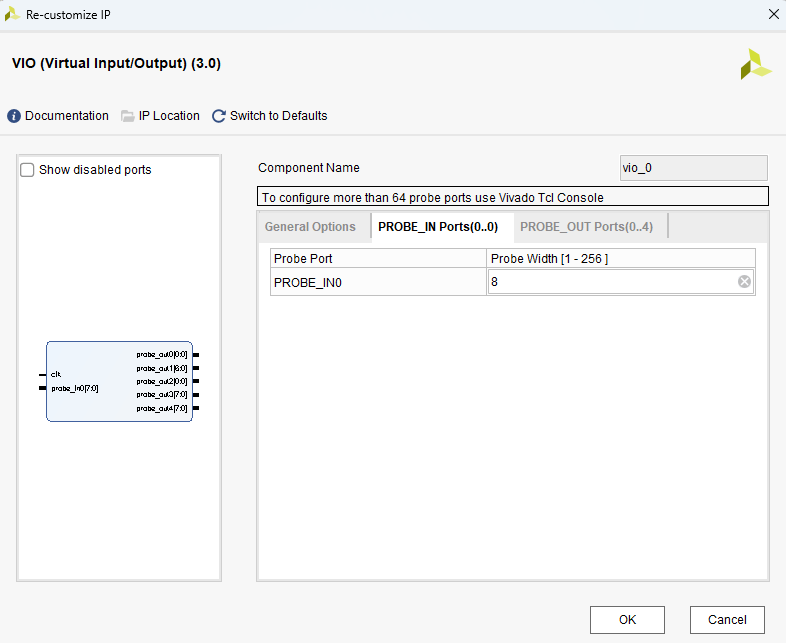

2) VIO IP Setting
'RTL Design > 메모장' 카테고리의 다른 글
Clocking Wizard - I2C 을 통한 EEPROM 통신 (0) | 2025.02.28 |
---|
