Bitstream 파일을 통해 MCS 파일를 만들기

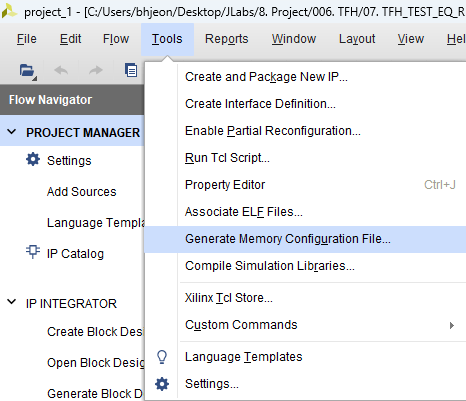

1. 상단 메뉴에서 "Tools" 항목 ▶ "Generate Memory Configuration File" 항목 클릭

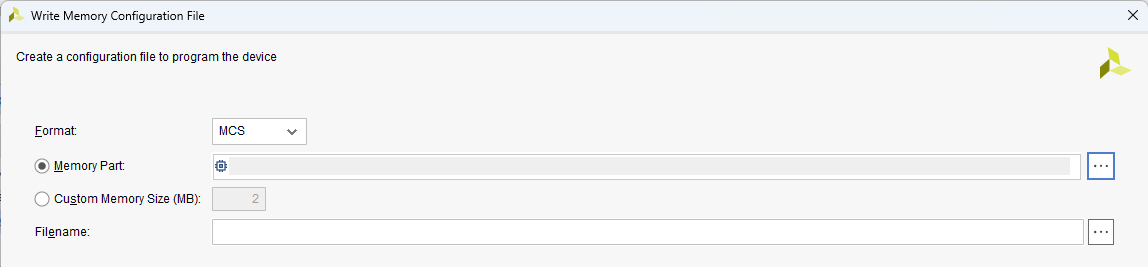

2. "Write Memory Configuration File" 창에서 Memory Part 항목을 클릭하여 업로드하고자 메모리의 품번을 선택한다.

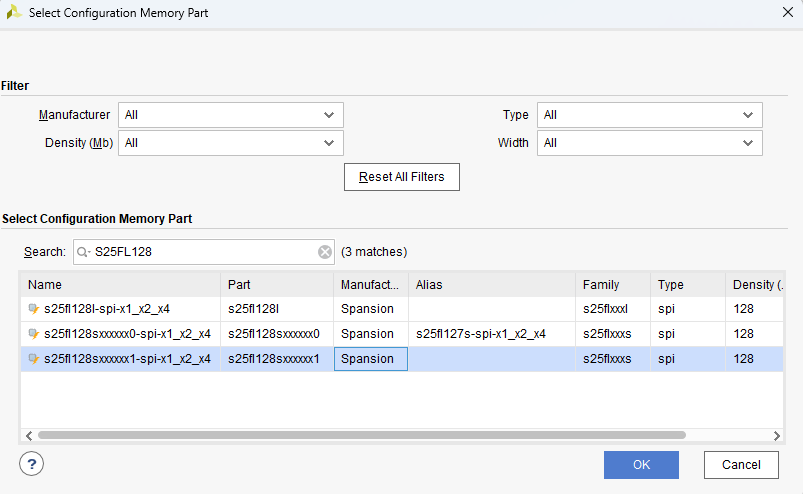

3. "Select Configuration Memory Part" 창에서 업로드하고자 하는 메모리의 품번을 선택한 뒤, Ok 버튼 클릭한다.

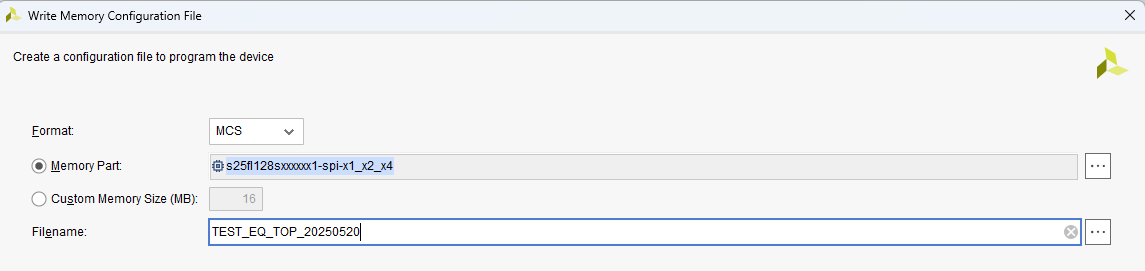

4. "Filename" 항목에서 MCS 파일명을 작성한다.

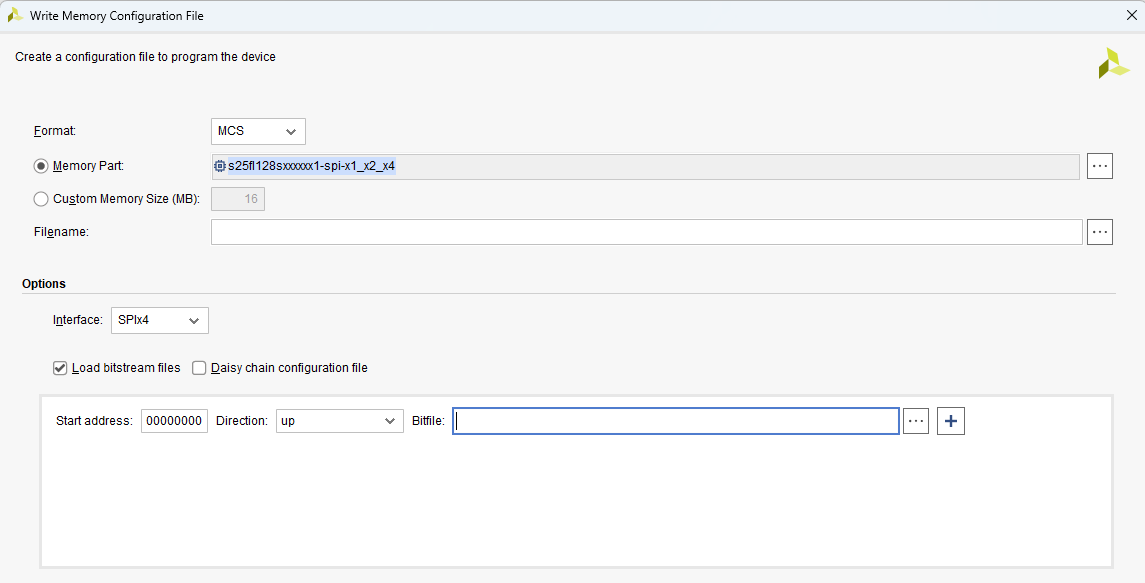

5. 옵션 사항의 interface 항목에서 FPGA가 플래시 메모리와 통신할 때 사용하는 SPI  모드를 지정한다.

•  PROM에서 지원하는 SPI 모드를 확인하는 방법은 크게 두 가지 방법이 있다.
  - xdc 파일에서 상단 부분에서 아래 그림과 같이 SPI 모드를 확인할 수 있다. (제일 쉬운 방법)
  - 해당 PROM의 데이터시트상에서 지원하는 SPI 모드를 확인할 수 있다.

xdc 파일 상에서 지원하는 SPI 모드 확인 가능하다.







6. Load bitsteam files 항목을 체크한다.

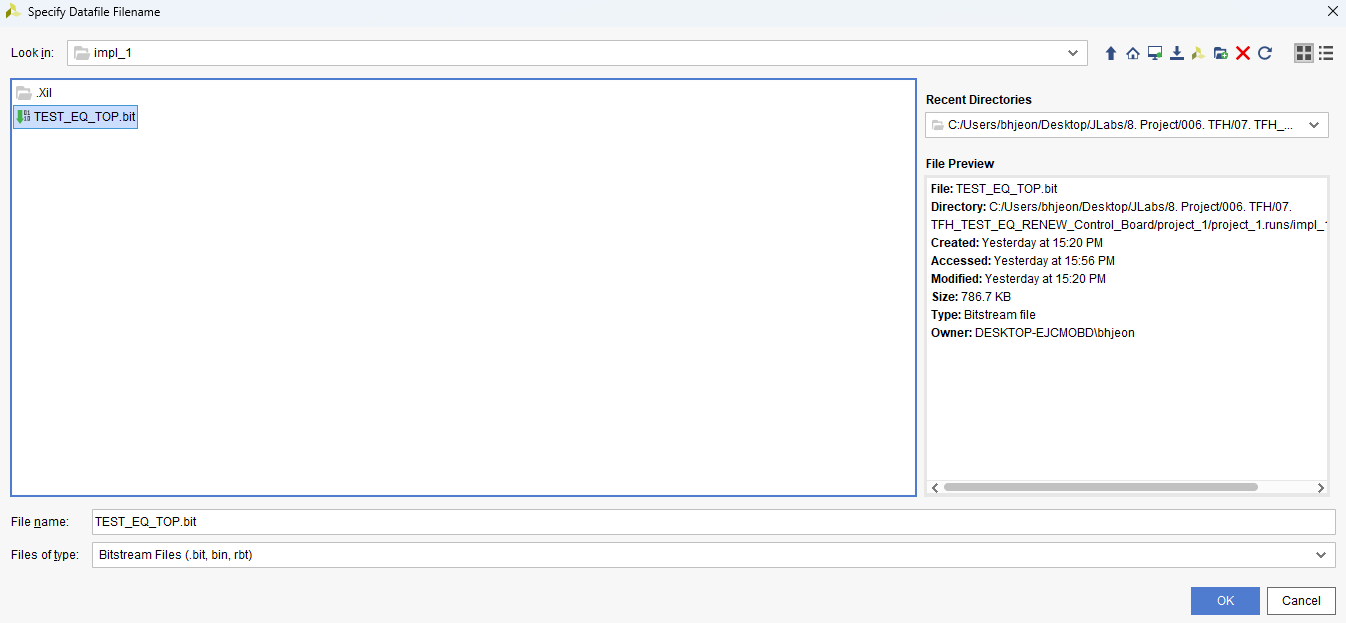

7. + 버튼을 클릭하여 mcs 파일로 만들고자 하는 bitstream 파일 선택한다.





8. Write checksum 항목을 체크한 뒤, ok 버튼을 누른다.
