거북이처럼 천천히
4 X 2 Encoder / 2 X 4 Decoder 본문
1. Encoder
- Encoder는 2^n bit 크기를 갖는 데이터를 받아서 n bit 크기를 갖는 데이터를 출력으로 내보내는 논리 회로 및 장치이다.
- Encoder는 주로 다음과 같은 작업에 사용된다.
- 데이터 전송 효율을 높이기 위한 데이터 압축
- 데이터 보안을 위한 데이터 암호화
- 다양한 센서 신호들을 디지털 신호로 변환하는 데 사용 - Encoder와 Decoder의 진리표는 다음과 같다.
2. Decoder
- Decoder는 부호화된 n bit 데이터를 입력받아 2^n bit 크기의 데이터를 출력으로 내보낸다.
- Encoder와 Decoder는 한 쌍의 짝을 이루어 사전에 약속된 진리표에 의해 encoding과 decoding을 할 수 있는 것이다.
1.1. Behavioral Modeling of Encoder (case)
< Source >
module Encoder_4x2_Behavioral_Modeling_case(
input [3:0] signal,
output reg [1:0] data);
always @(signal) begin
case(signal)
4'b0001 : data = 2'b00;
4'b0010 : data = 2'b01;
4'b0100 : data = 2'b10;
4'b1000 : data = 2'b11;
default : data = 2'b00;
endcase
end
endmodule

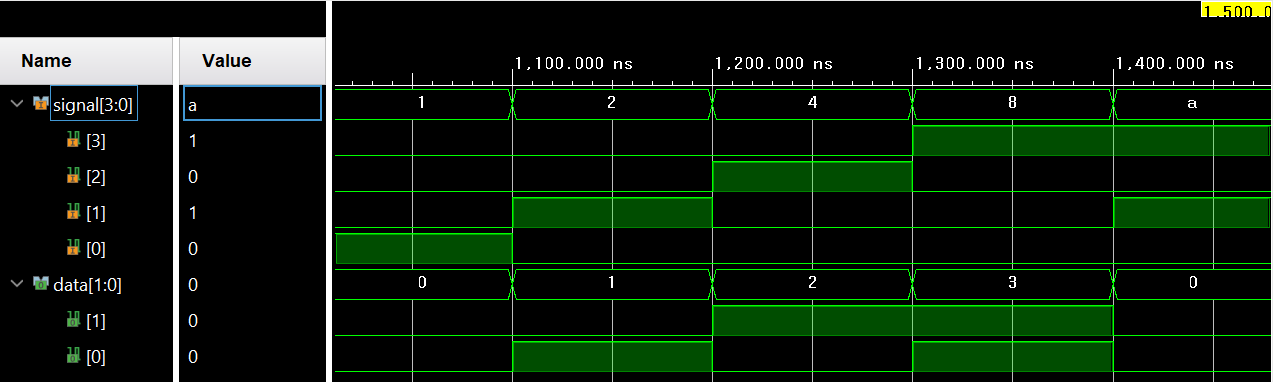

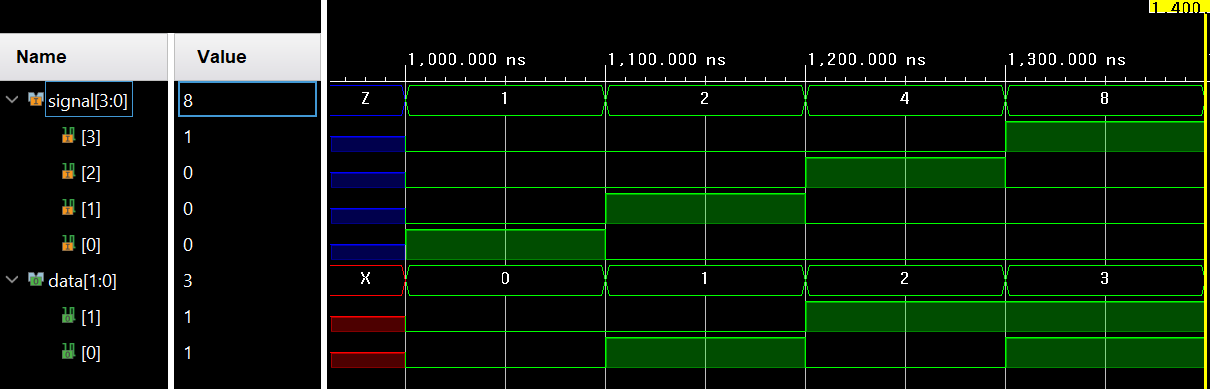

< Simulation >
< RTL Analysis >

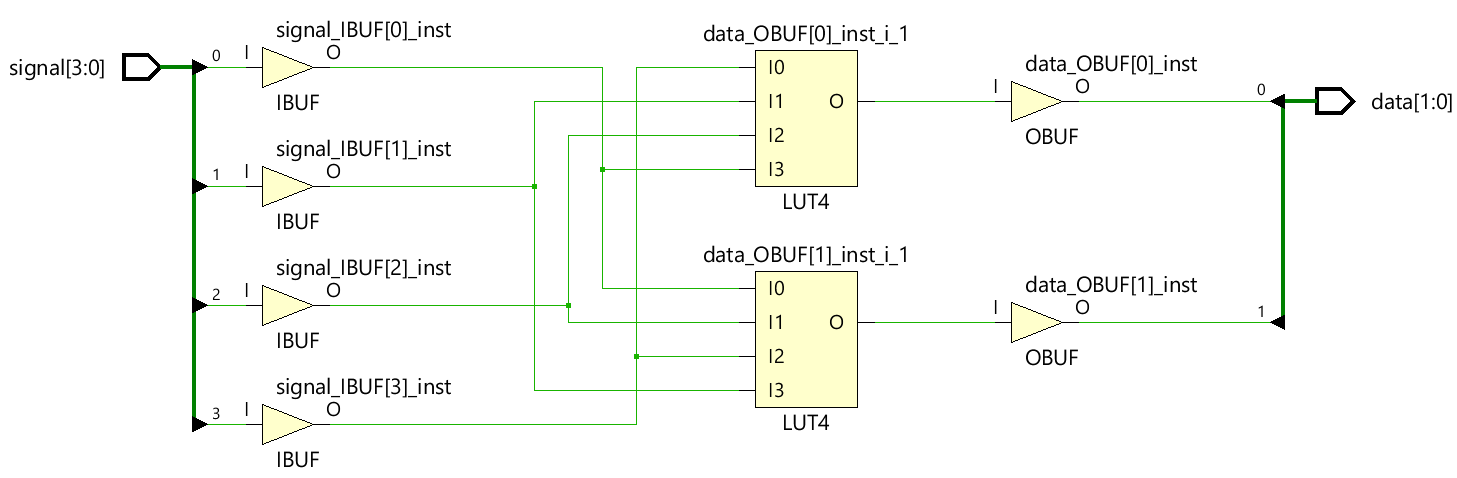

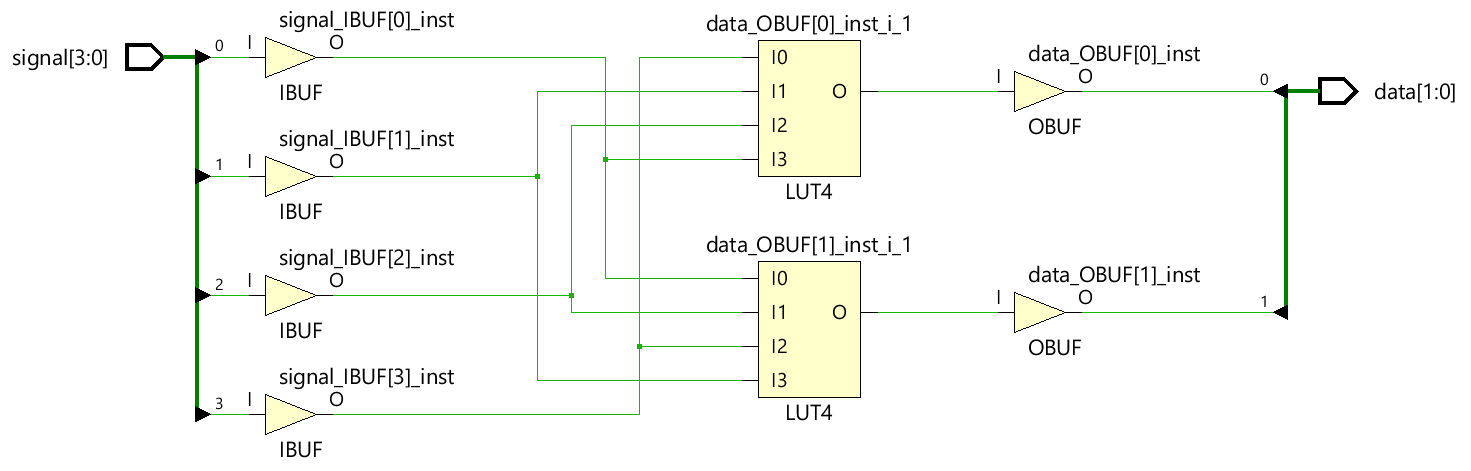

< synthesis >
1.2. Behavioral Modeling of Encoder (if - else)
< Source >
// Behavioral Modeling of 4 x 2 Encoder (if-else)
module Encoder_4x2_Behavioral_Modeling_if_ease(
input [3:0] signal,
output reg [1:0] data);
always @(signal) begin
if(signal == 4'b0001) data = 2'b00;
else if(signal == 4'b0010) data = 2'b01;
else if(signal == 4'b0100) data = 2'b10;
else if(signal == 4'b1000) data = 2'b11;
else data = 2'b00;
end
endmodule

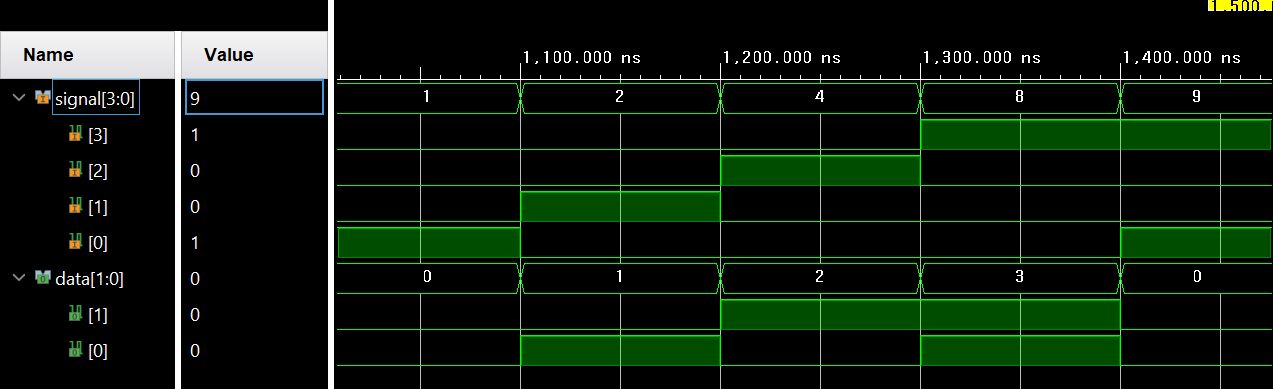

< Simulation >
< RTL Analysis >

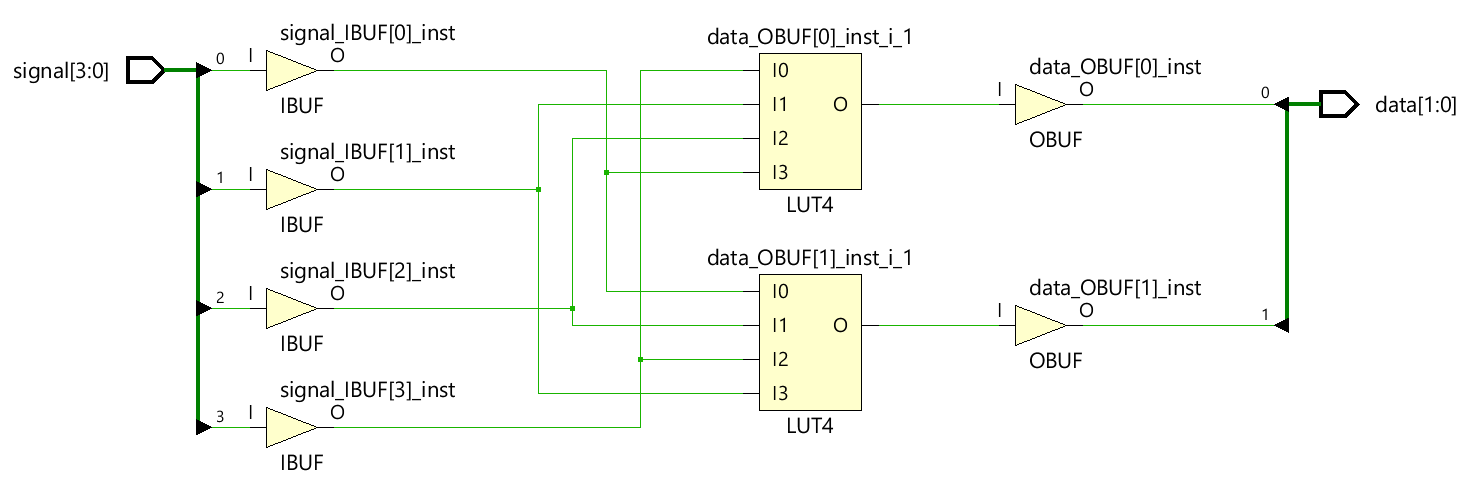

< synthesis >
1.3. Structural Modeling of Encoder
< Source >
// Behavioral Modeling of or gate.
module or_gate (
input a, b,
output reg out);
always @(a, b) begin
case({a, b})
2'b00 : out = 0;
2'b01 : out = 1;
2'b10 : out = 1;
2'b11 : out = 1;
endcase
end
endmodule
// Structural Modeling of 4X2 Encoder
module Encoder_4x2_Structural_Modeling(
input [3:0] signal,
output [1:0] data);
or_gate or0 (signal[1], signal[3], data[0]);
or_gate or1 (signal[2], signal[3], data[1]);
endmodule
< Simulation >

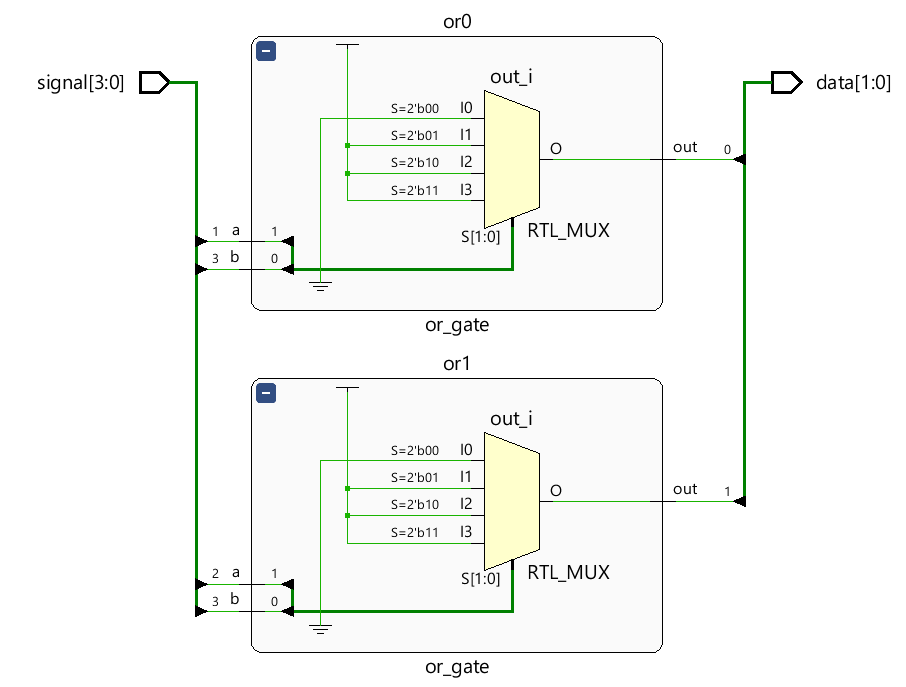

< RTL Analysis >

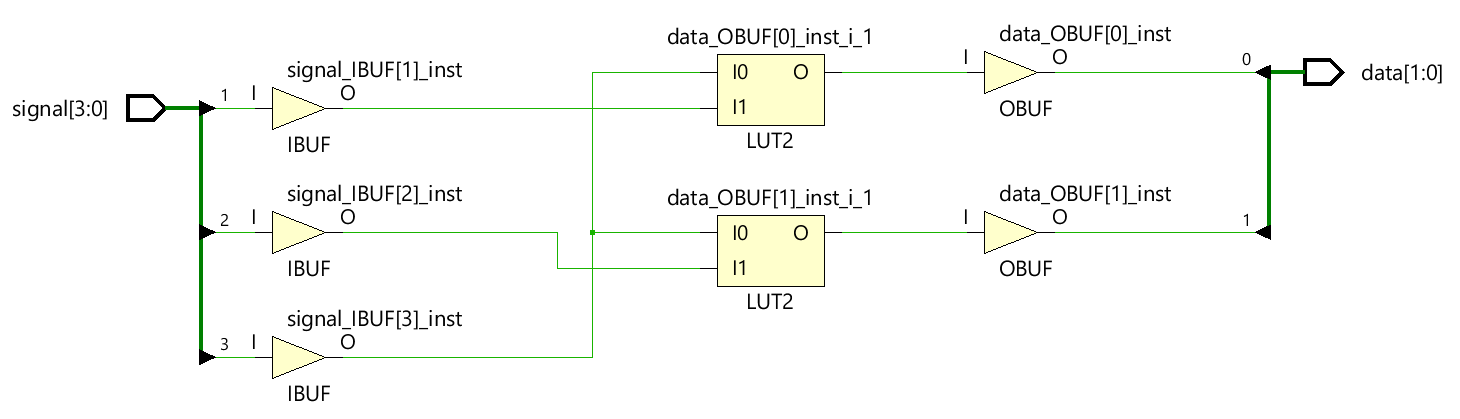

< synthesis >
1.4. Dataflow Modeling of Encoder
< Source >
// Dataflow Modeling of Encoder
module Encoder_4x2_Dataflow_Modeling(
input [3:0] signal,
output [1:0] data );
assign data = (signal == 4'b0001)? 2'b00 :
((signal == 4'b0010)? 2'b01 :
((signal == 4'b0100)? 2'b10 :
((signal == 4'b1000)? 2'b11 : 2'b00)));
endmodule
< Simulation >

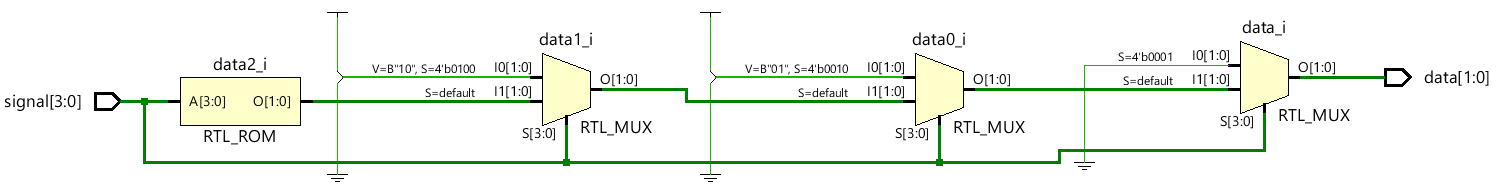

< RTL Analysis >
< synthesis >
2.1. Behavioral Modeling of Decoder (case)
< Source >
// Behavioral Modeling of 2 X 4 Decoder.
module Behavioral_Modeling_of_Decoder_case(
input [1:0] data,
output reg [3:0] signal );
always @(data) begin
case(data)
2'b00 : signal = 4'b0001;
2'b01 : signal = 4'b0010;
2'b10 : signal = 4'b0100;
2'b11 : signal = 4'b1000;
endcase
end
endmodule

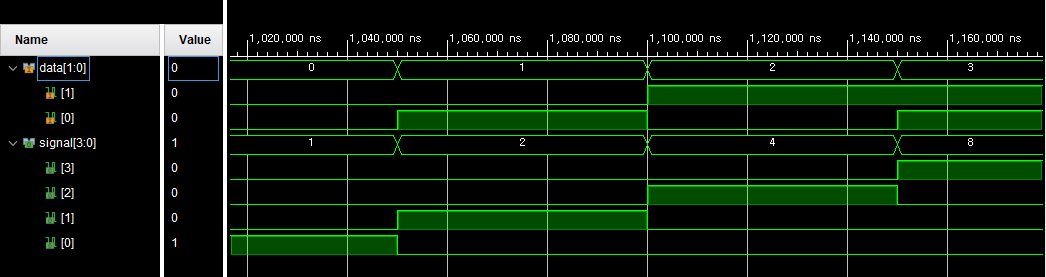

< Simulation >

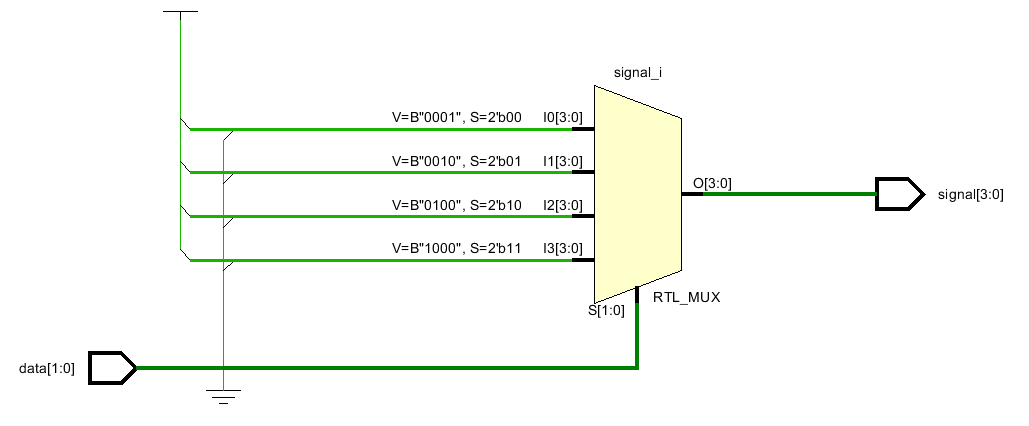

< RTL Analysis >

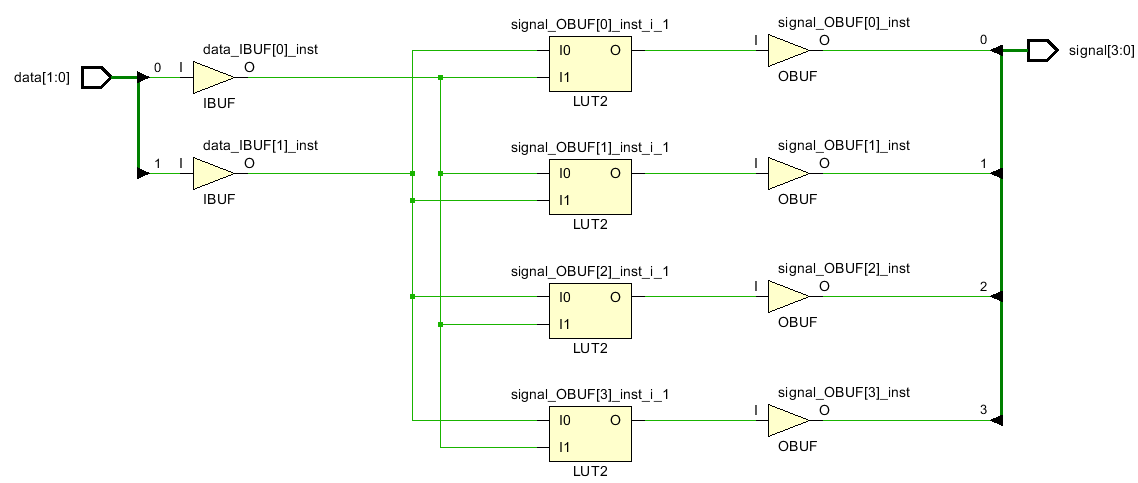

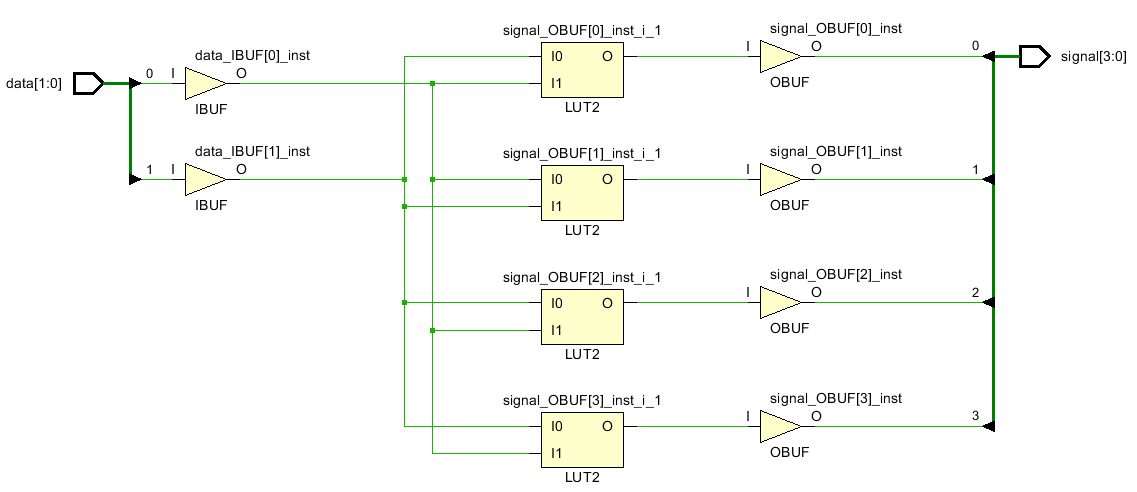

< synthesis >
2.2. Behavioral Modeling of Decoder (if-else)
< Source >
// Behavioral Modeling of 2 X 4 Decoder.
module Behavioral_Modeling_of_Decoder_if_else(
input [1:0] data,
output reg [3:0] signal );
always @(data) begin
if(data == 2'b00) signal = 4'b0001;
else if(data == 2'b01) signal = 4'b0010;
else if(data == 2'b10) signal = 4'b0100;
else if(data == 2'b11) signal = 4'b1000;
else signal = 4'b0000;
end
endmodule

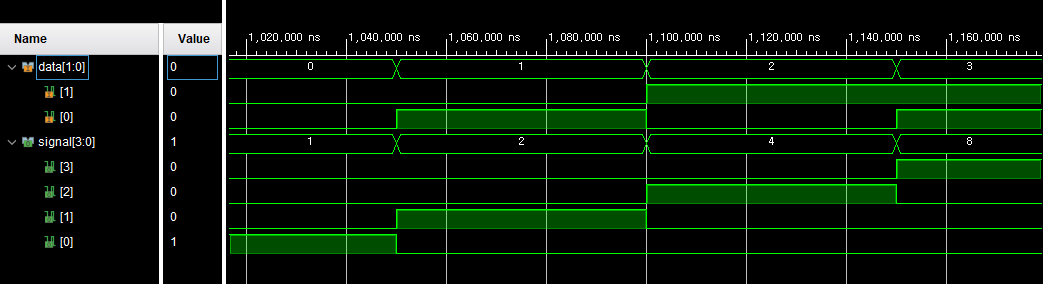

< Simulation >
< RTL Analysis >
< synthesis >
2.3. Structural Modeling of Decoder
< Source >
// Behavioral Modeling of not gate
module not_gate (
input a,
output reg out);
always @(a) begin
case(a)
1'b0 : out = 1;
1'b1 : out = 0;
endcase
end
endmodule
// Behavioral Modeling of and gate
module and_gate (
input a, b,
output reg out );
always @(a, b) begin
case({a, b})
2'b00 : out = 0;
2'b01 : out = 0;
2'b10 : out = 0;
2'b11 : out = 1;
endcase
end
endmodule
// Structural Modeling of 2 X 4 Decoder.
module Structural_Modeling_of_Decoder(
input [1:0] data,
output [3:0] signal );
wire not_data0, not_data1;
not_gate not0 (data[0], not_data0);
not_gate not1 (data[1], not_data1);
and_gate and0 (not_data0, not_data1, signal[0]);
and_gate and1 (data[0], not_data1, signal[1]);
and_gate and2 (not_data0, data[1], signal[2]);
and_gate and3 (data[0], data[1], signal[3]);
endmodule

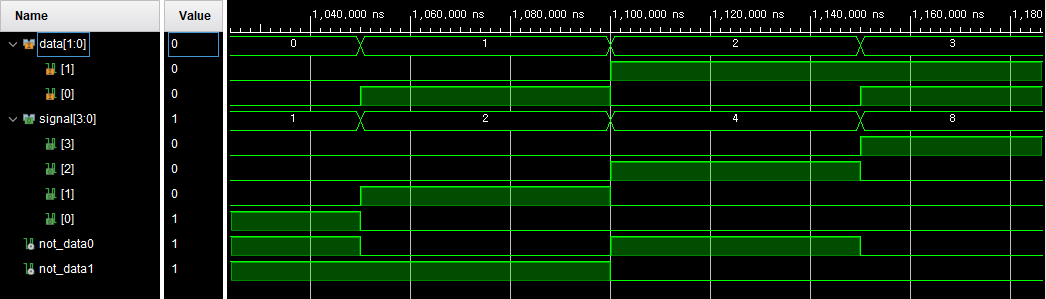

< Simulation >

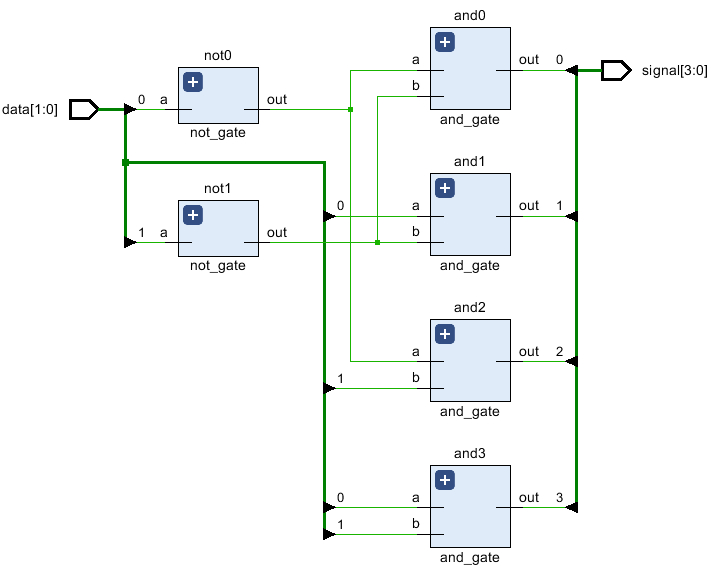

< RTL Analysis >

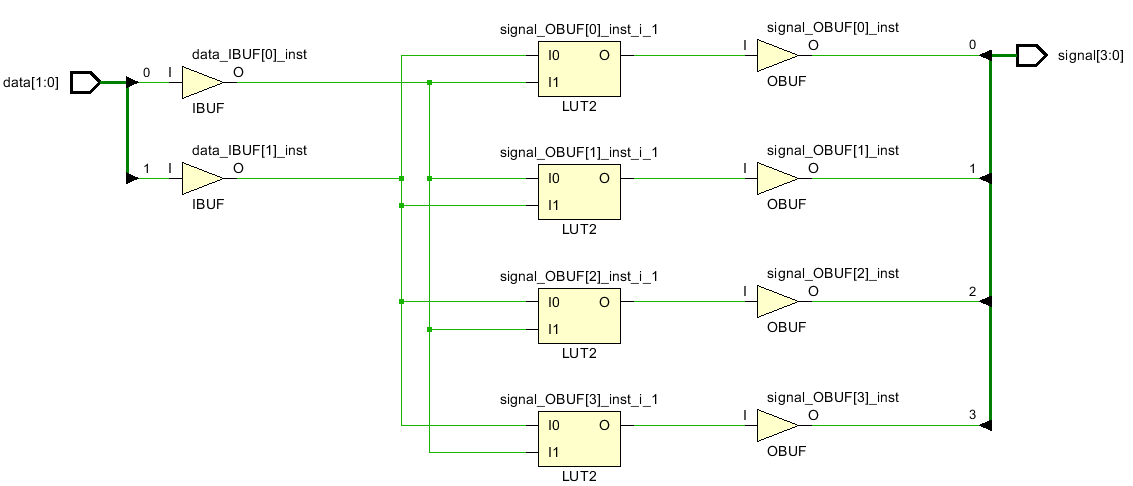

< synthesis >
2.4. Dataflow Modeling of Decoder
< Source >
// Dataflow Modeling of Decoder.
module Dataflow_Modeling_of_Decoder(
input [1:0] data,
output [3:0] signal);
assign signal = (data == 2'b00)? 4'b0001 :
((data == 2'b01)? 4'b0010 :
((data == 2'b10)? 4'b0100 :
((data == 2'b11)? 4'b1000 : 4'b0000)));
endmodule
< Simulation >

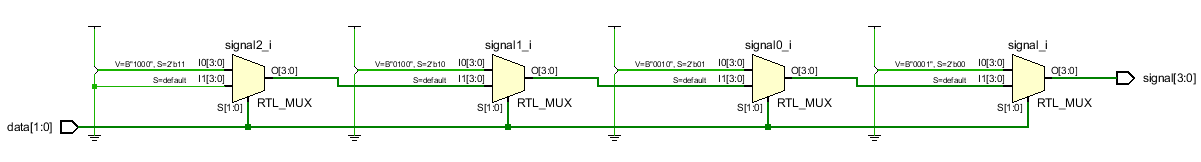

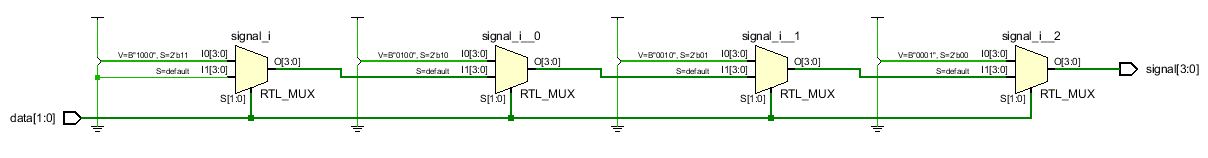

< RTL Analysis >
< synthesis >
