1. Ring Counter

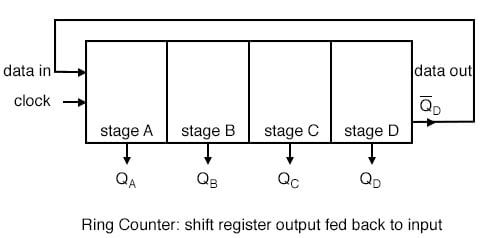

- Ring Counter는 Shift Register로 구성된 디지털 카운터 (Digital Counter)이다.
- Ring Counter의 첫 번째 Flip Flop은 외부로부터 데이터를 받지 않고, 마지막 Flip-Flop의 출력을 Feedback을 받는다.
- 이렇게 하면 데이터가 Ring을 돌듯이 회로를 계속 순환한다.
2. Ring Counter 의 동작
- Ring Counter는 첫 번째 D Flip-Flop의 출력, QA를 1로 사전 설정한다.

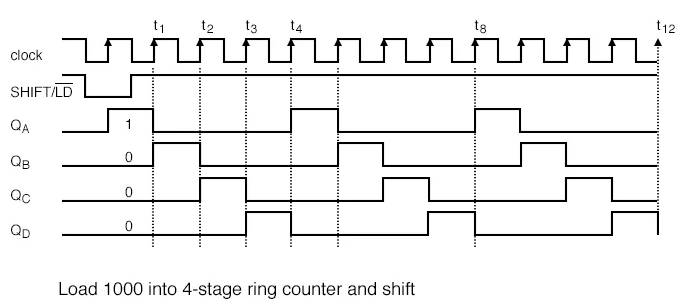

- QA에 설정된 데이터 값, '1'은 CK에 공급되는 클록 펄스가 상승할 때마다 오른쪽으로 1bit 씩 Shift한다.
- 마지막 Flip-Flop에 도달하면 Feedback에 의해 다시 첫 번째 Flip-Flop으로 이동한다.
- 이를 표로 표현하면 다음과 같다.
- 첫 번째 Flip-Flop가 개인적으로 갖고 있는 PR 단자를 통해 초기에 QA 값을 1로 사전 설정한다.
- 그리고, CLK 값의 edge sensitive에 따라 오른쪽으로 shift 한다.
QA | QB | QC | QD |
1 | 0 | 0 | 0 |
0 | 1 | 0 | 0 |
0 | 0 | 1 | 0 |
0 | 0 | 0 | 1 |
1 | 0 | 0 | 0 |
