Verilog RTL 설계(7월 16일 - 5, 16진수 값을 FND로 출력)

1. 4bit 데이터 변수에 담겨 있는 16진수 값을 FND에 출력하기

• 4bit 크기를 갖는 변수에 16진수 값을 저장한 뒤, 이를 FND로 출력하도록 설계한다.
• 동작은 다음과 같이 동작한다.
  - Common anode는 Switch 0번 ~ 3번를 통해 Control 한다.
  - Hex value는 Switch 12번 ~ 15번을 통해 표현 하게 된다.
  - 12번 ~ 15번까지의 Switch로 표현된 16진 값을 4개의 FND에 동시 출력되도록 한다.







1.1. Hex value를 모듈의 입력 값으로 전달하게 되면 이를 출력하기 위한 8개의 다이오드의 출력 정보를 출력한다.

• Hex value를 모듈의 입력 값으로 전달해야 하기 때문에 입력값은 4bit 크기를 갖는다.
• 8개의 다이오드의 출력 정보를 출력하기 위해서는 8bit 크기를 가져야 한다.
• 4bit 데이터를 입력 받아 8bit 데이터로 출력하는 과정이 마치 Decoder 수행 작업과 유사하기 때문에 해당 코드를 Synthesis 될 경우 Decoder가 생성 될 것이라고 유추 할 수 있다.



< Source code >

module decoder_7_Segment (
    input [3:0] hex_value,
    output reg [7:0] seg_7 );

    always @(hex_value) begin
        case(hex_value)
             0  : seg_7 = 8'b0000_0011;  // 0
             1  : seg_7 = 8'b1001_1111;  // 1
             2  : seg_7 = 8'b0010_0101;  // 2
             3  : seg_7 = 8'b0000_1101;  // 3
             4  : seg_7 = 8'b1001_1001;  // 4
             5  : seg_7 = 8'b0100_1001;  // 5
             6  : seg_7 = 8'b0100_0001;  // 6
             7  : seg_7 = 8'b0001_1111;  // 7
             8  : seg_7 = 8'b0000_0001;  // 8
             9  : seg_7 = 8'b0000_1001;  // 9
             10 : seg_7 = 8'b0000_0101;  // A
             11 : seg_7 = 8'b1100_0001;  // b
             12 : seg_7 = 8'b0110_0011;  // C
             13 : seg_7 = 8'b1000_0101;  // d
             14 : seg_7 = 8'b0110_0001;  // E
             15 : seg_7 = 8'b0111_0001;  // F
        endcase
    end

endmodule









1.2. FND 데이터를 입력 받은 뒤, 해당 모듈을 출력한다.

• decoder_7_Segment 모듈로 부터 얻은 FND 출력 데이터를 seg_7 출력 단자에 출력시킨다.



< Source >

module FND_Print_Hex_Value_By_Using_Switch(
    input clk, reset_p,
    input [15:0] switch,
    output [3:0] com,
    output [7:0] seg_7);

    assign com = switch[3:0];
    decoder_7_Segment decoder_7_seg (switch[15:12], seg_7);

endmodule











1.3. 구현

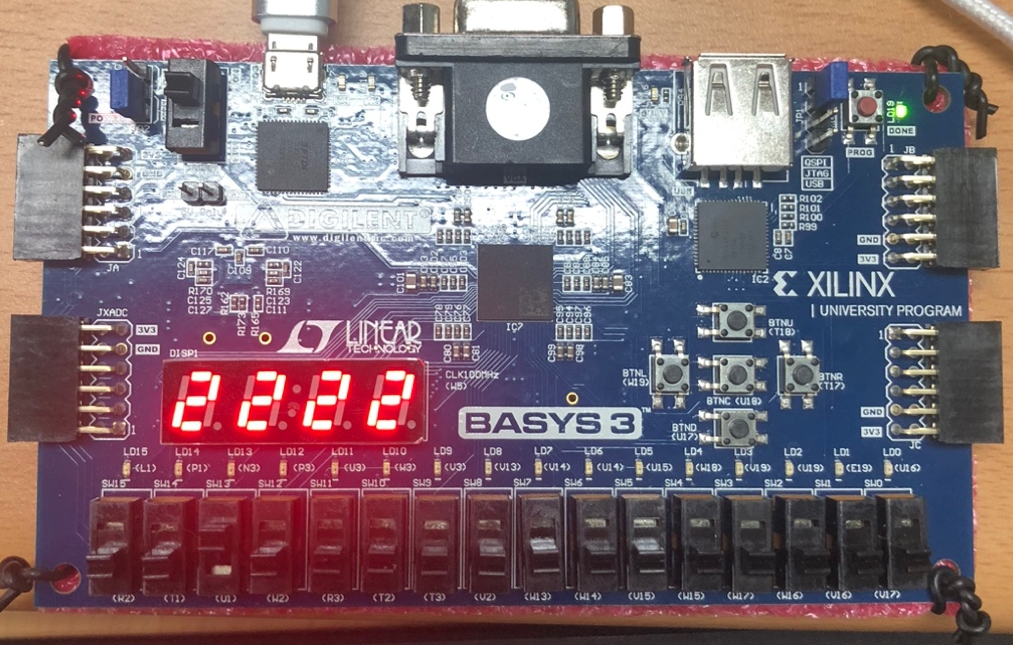

• com = 4'b0000, seg_7 = 8'b0010_0101

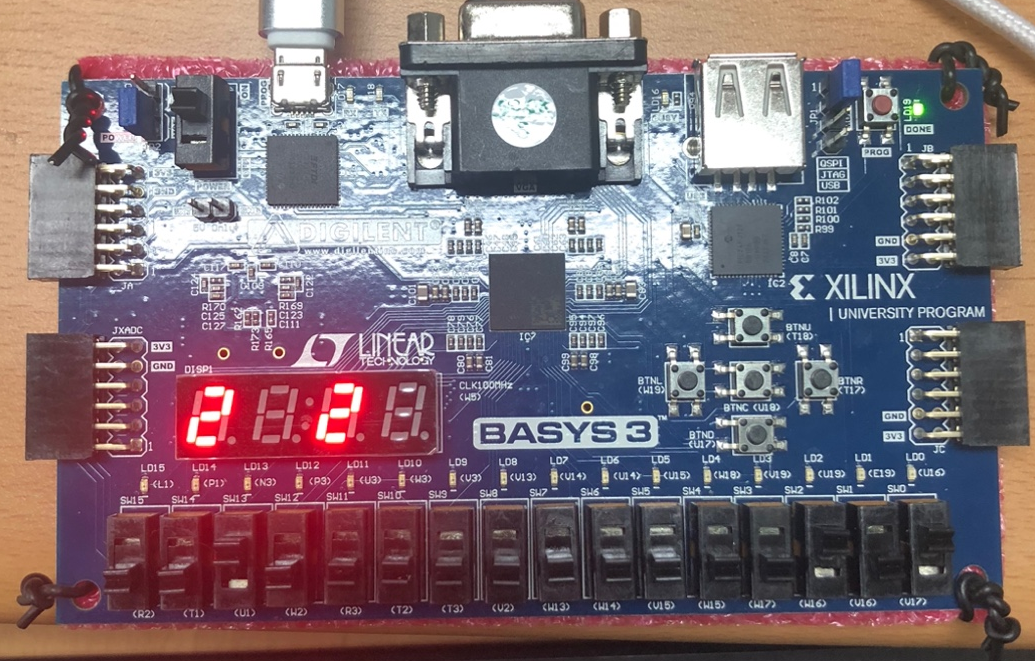

• com = 4'b0101, seg_7 = 8'b0010_0101

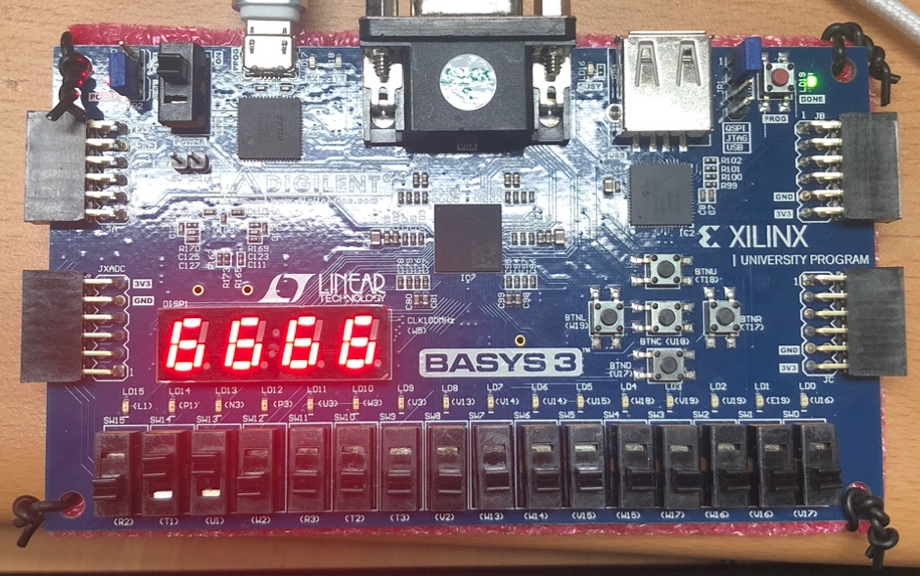

• com = 4'b0000, seg_7 = 8'b0100_0001

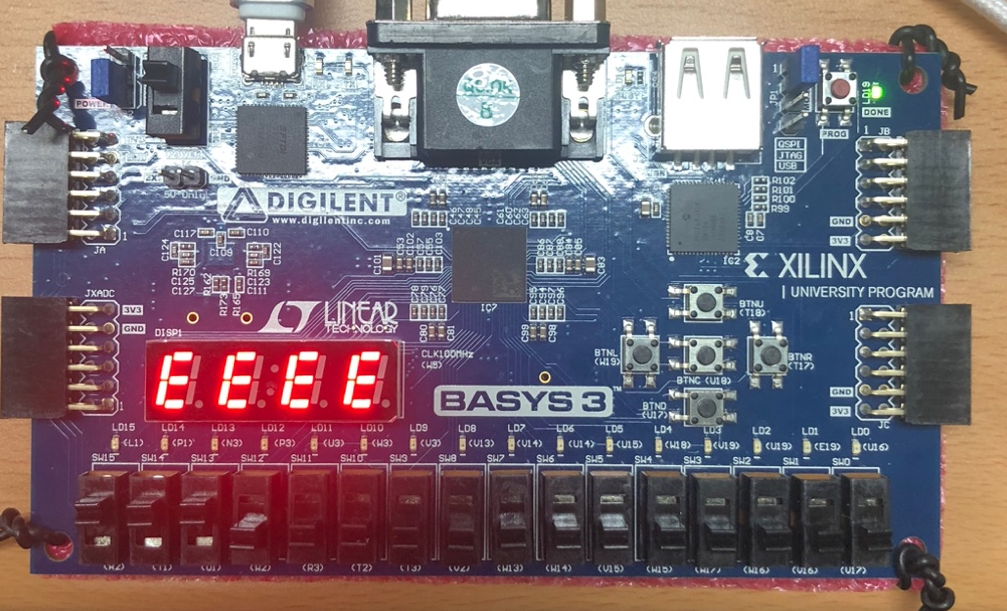

• com = 4'b0000,  seg_7 = 8'b0110_0001
