거북이처럼 천천히
Verilog RTL 설계(7월 17일 - 2, FND 동시 출력) 본문
1. 서로 다른 숫자들을 FND을 통해 동시 출력하기
- 이번에는 4자리 16진수 데이터를 FND을 통해 한 번에 동시 출력 되도록 설계해보도록 하겠다.
- 이번 구현 동작은 다음과 같이 동작한다.
- 16개의 Switch를 활성화시켜 0 ~ 3번째 Switch는 첫 번째 FND, 4 ~ 7번째 Switch는 두 번째 FND, 8 ~ 11번째 Switch는 세 번째 FND, 12 ~ 15번째 Switch는 네 번째 FND를 컨트롤 한다.
- 해당 FND의 스위치로 16진수 값을 표현하면 해당 16진수 값이 해당 FND에 출력된다
1.1. 한 번에 동시 출력하도록 만들기 위해서는 몇 초를 주기로 Shifting 시켜야 하는가?
- 사람 눈을 속이기 위해서는 최대 10ms 정도 FND Shifting해야 사람의 눈으로 보았을 때, 4개의 FND에서 서로 다른 숫자들이 동시 출력되는 것 처럼 보이게 설계할 수 있다,
- 따라서 1ms 주기로 FND Shifing되도록 설계하겠다.
1.2. 16개의 Switch를 4개의 구간으로 나누어 각 구간 마다 해당 FND에 16진수 값이 출력되도록 설계하겠다.
- 0 ~ 3번째 Switch : 첫 번째 FND를 컨트롤한다.
- 4 ~ 7번째 Switch : 두 번째 FND를 컨트롤한다.
- 8 ~ 11번째 Switch : 세 번째 FND를 컨트롤한다.
- 12 ~ 15번째 Switch : 네 번째 FND를 컨트롤한다.
2. 구현
2.1. Edge detector
// Edge detector.
module edge_detector_n (
input clk, reset_p,
input cp,
output n_edge, p_edge );
reg flip_flop_current, flip_flop_old;
always @(negedge clk or posedge reset_p) begin
if(reset_p) begin
flip_flop_current <= 0;
flip_flop_old <= 0;
end else begin
flip_flop_current <= cp;
flip_flop_old = flip_flop_current;
end
end
assign n_edge = ({flip_flop_current, flip_flop_old} == 2'b10)? 1 : 0;
assign p_edge = ({flip_flop_current, flip_flop_old} == 2'b01)? 1 : 0;
endmodule
2.2. 100000 분주
// Prescaler 100 * 1000 = 100000
module clk_div_100000 (
input clk, reset_p,
input clk_source,
output clk_div_100000,
output clk_div_100000_nedge );
reg [17:0] count;
always @(posedge clk or posedge reset_p) begin
if(reset_p) count = 0;
else begin
if(count >= 99999) count = 0;
else count = count +1;
end
end
assign clk_div_100000 = (count < 50000)? 0 : 1;
edge_detector_n edge_detector (.clk(clk), .reset_p(reset_p), .cp(clk_div_100000), .n_edge(clk_div_100000_nedge));
endmodule
- clk_div_100000 : 1ms 주기를 갖고, duty cycle이 50%인 펄스파
- clk_div_100000_nedge : 1ms 주기를 갖는 One Cycle Pulse
2.3. Decoder of 7-Segment
// Decoder 7 - Segment.
module decoder_7_seg (
input [3:0] hex_value,
output reg [7:0] seg_7 );
always @(hex_value) begin
case(hex_value)
// 0 ~ F 까지 Segment 출력
0 : seg_7 = 8'b0000_0011; //common anode, 0이 켜지는거임
1 : seg_7 = 8'b1001_1111; // 1
2 : seg_7 = 8'b0010_0101; // 2
3 : seg_7 = 8'b0000_1101; // 3
4 : seg_7 = 8'b1001_1001; // 4
5 : seg_7 = 8'b0100_1001; // 5
6 : seg_7 = 8'b0100_0001; // 6
7 : seg_7 = 8'b0001_1111; // 7
8 : seg_7 = 8'b0000_0001; // 8
9 : seg_7 = 8'b0000_1001; // 9
10 : seg_7 = 8'b0001_0001; // A
11 : seg_7 = 8'b1100_0001; // b
12 : seg_7 = 8'b0110_0011; // C
13 : seg_7 = 8'b1000_0101; // d
14 : seg_7 = 8'b0110_0001; // E
15 : seg_7 = 8'b0111_0001; // F
endcase
end
endmodule
- 4bit 크기를 갖는 데이터인 hex_value를 입력 받는다. hex_value는 16진 데이터를 갖는다.
2.4. Main code
module Output_Number_at_the_number(
input clk, reset_p,
input [15:0] sw,
output reg [3:0] com,
output [7:0] seg_7 );
// Get 10ms One Cycle Pulse
wire clk_1ms;
clk_div_100000(.clk(clk), .clk_source(clk), .reset_p(reset_p), .clk_div_100000_nedge(clk_ms));
// Shifting com
always @(posedge clk or posedge reset_p) begin
if(reset_p) com = 4'b1110;
else if(clk_ms) begin
if(com == 4'b0111) com = 4'b1110;
else com = {com[2:0], 1'b1};
end
end
// Get hex_value
reg [3:0] hex_value;
always @(*) begin
case(com)
4'b1110 : hex_value = sw[3:0];
4'b1101 : hex_value = sw[7:4];
4'b1011 : hex_value = sw[11:8];
4'b0111 : hex_value = sw[15:12];
default : hex_value = hex_value;
endcase
end
// Get Info of FND,
decoder_7_seg(.hex_value(hex_value), .seg_7(seg_7));
endmodule
- 1ms 주기를 갖는 One Cycle Pulse (clk_1ms)가 활성화 될 때마다 FND가 Left Shifting한다.
- hex_value는 현재 켜져 있는 FND을 컨트롤하는 switch로 부터 데이터를 입력받아 저장하는 변수이다.

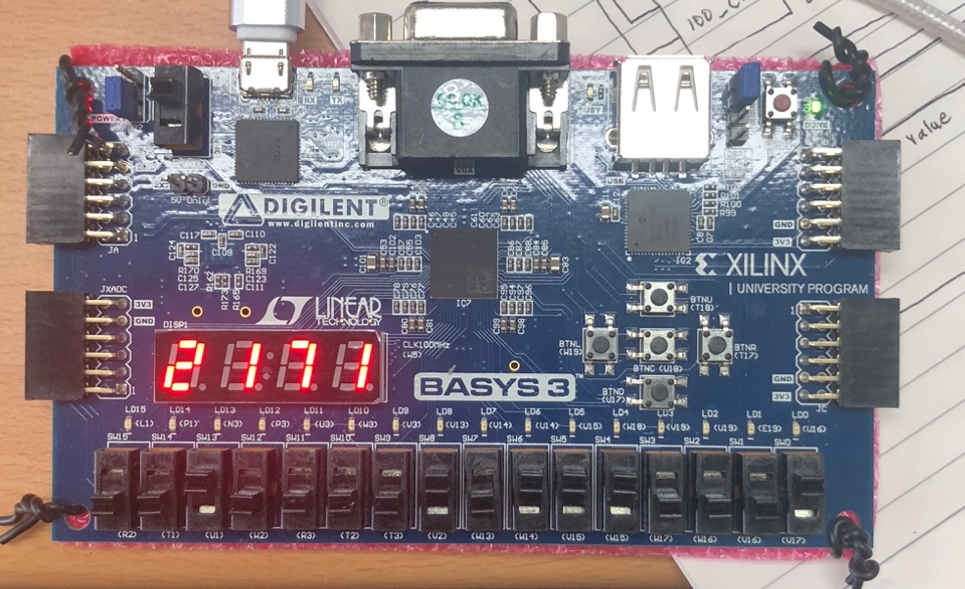

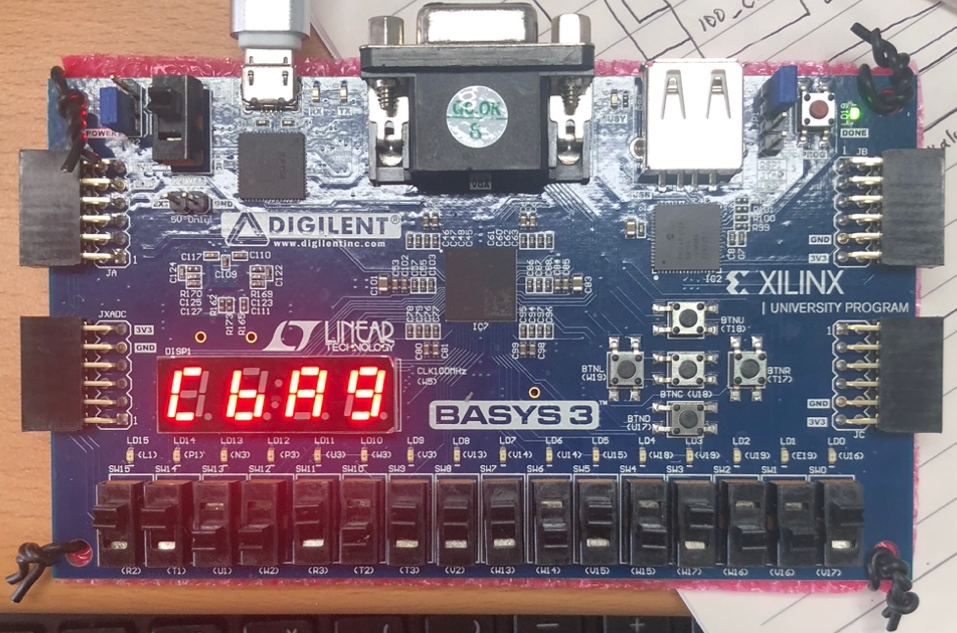

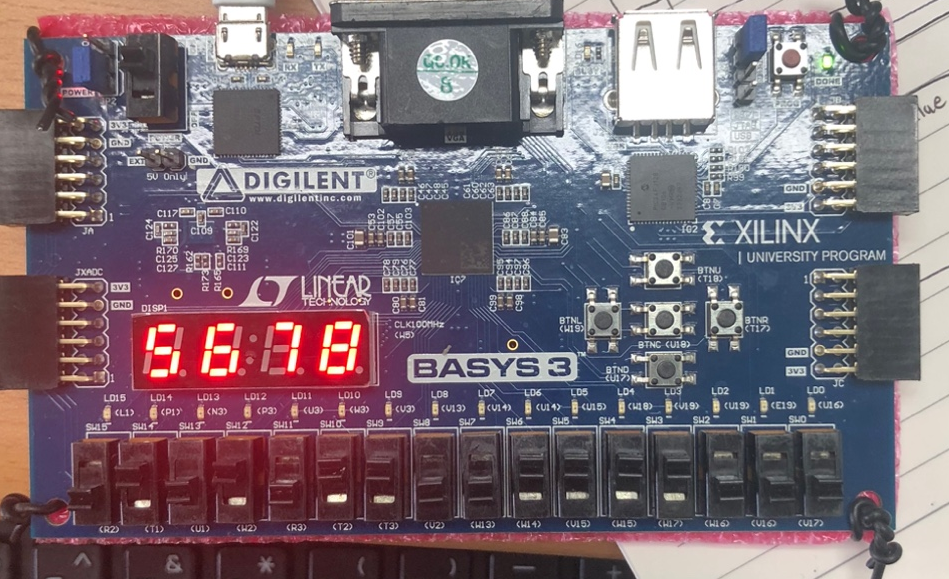

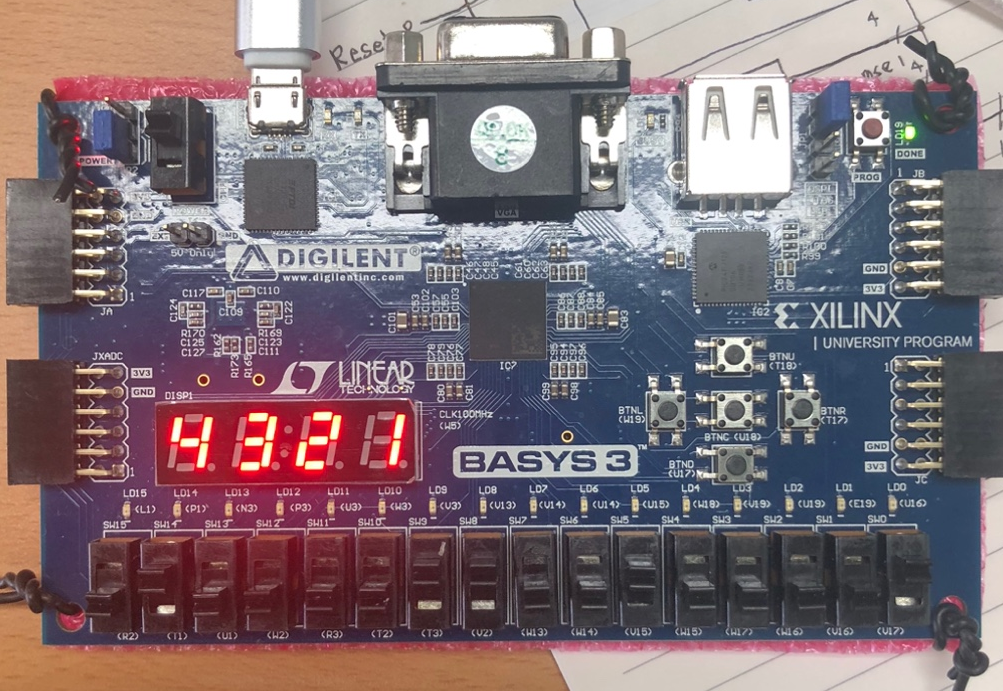

3. 구현 사진
