4 X 1 MUX와 4 X 1 DEMUX의 조합

1. Behavioral modeling of combination of 4X1 MUX and 1X4 DEMUX (case)

< Source code >

// Behavioral Modeling of MUX
module mux (
    input[3:0] signal,
    input[1:0] selector,
    output reg data );

    always @(*) begin
        case(selector)
            2'b00 : data = signal[0];
            2'b01 : data = signal[1];
            2'b10 : data = signal[2];
            2'b11 : data = signal[3];
            default data = data;
        endcase
    end
endmodule

// Behavioral Modeling of DEMUX
module demux (
    input data,
    input[1:0] selector,
    output reg [3:0] signal );

    always @(*) begin
        case(selector)
            2'b00 : signal = {3'b000, data};
            2'b01 : signal = {2'b00, data, 1'b0};
            2'b10 : signal = {1'b0, data, 2'b00};
            2'b11 : signal = {data, 3'b000};
            default signal = signal;
        endcase
    end
endmodule


// Behavioral Modeling of Combination of MUX & DEMUX
module Combination_of_MUX_AND_DEMUX_Behavioral_Modeling_case(
    input[3:0] input_signal,
    input[1:0] mux_selector, demux_selector,
    output[3:0] output_signal  );

    wire wire_between_mux_and_demux;

    mux mux0 (input_signal, mux_selector, wire_between_mux_and_demux);
    demux demux0 (wire_between_mux_and_demux, demux_selector, output_signal);

endmodule





< Simulation >

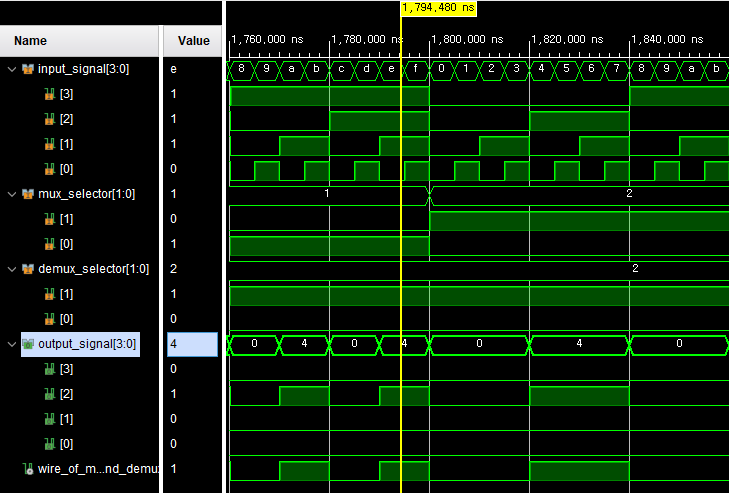

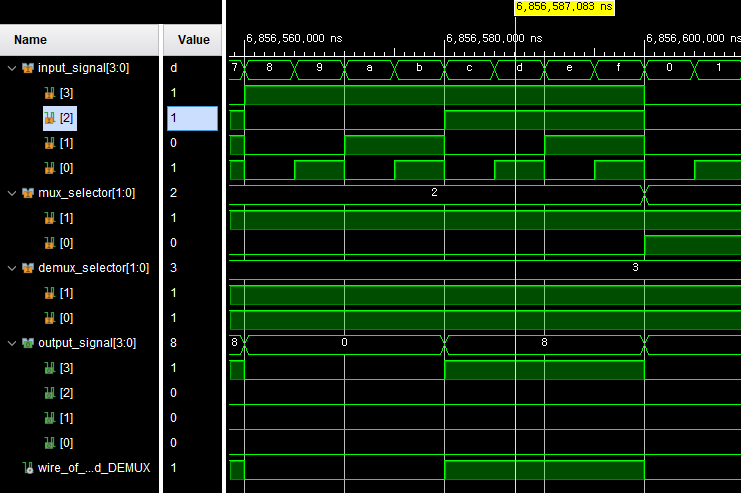

MUX selector : 0, DEMUX selector : 2



MUX selector : 1, DEMUX selector : 2

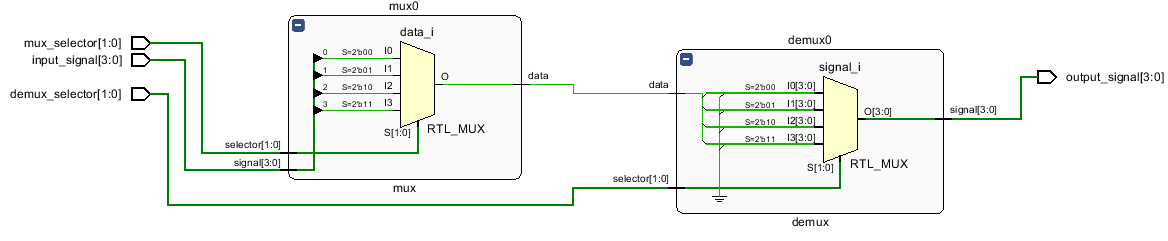

< RTL analysis >

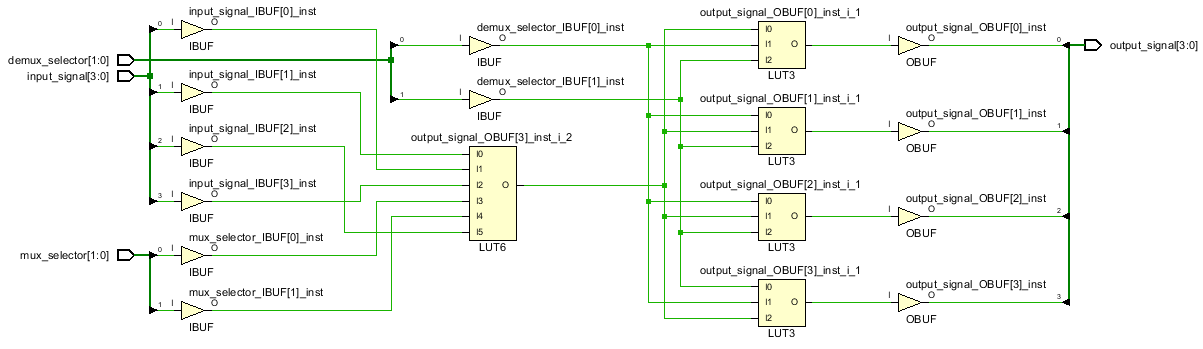

< Synthesis >











2. Behavioral modeling of combination of 4X1 MUX and 1X4 DEMUX (if-else)



< Source code >

// Behavioral Modeling of MUX
module mux (
    input [3:0] signal,
    input [1:0] selector,
    output reg data );

    always @(*) begin
        if(selector == 2'b00) data = signal[0];
        else if(selector == 2'b01) data = signal[1];
        else if(selector == 2'b10) data = signal[2];
        else if(selector == 2'b11) data = signal[3];
        else data = data;
    end
endmodule

// Behavioral Modeling of DEMUX
module demux (
    input data,
    input [1:0] selector,
    output reg [3:0] signal );

    always @(*) begin
        if(selector == 2'b00) signal = {3'b000, data};
        else if(selector == 2'b01) signal = {2'b00, data, 1'b0};
        else if(selector == 2'b10) signal = {1'b0, data, 2'b00};
        else if(selector == 2'b11) signal = {data, 3'b000};
        else signal = signal;
    end
endmodule

// Behavioral Modeling of Combination of MUX & DEMUX
module Combination_of_MUX_AND_DEMUX_Behavioral_Modeling_if_else(
    input [3:0] input_signal,
    input [1:0] mux_selector, demux_selector,
    output [3:0] output_signal  );

    wire wire_of_linking_between_MUX_and_DEMUX;

    mux mux0 (input_signal, mux_selector, wire_of_linking_between_MUX_and_DEMUX);
    demux demux0 (wire_of_linking_between_MUX_and_DEMUX, demux_selector, output_signal);

endmodule





< Simulation >

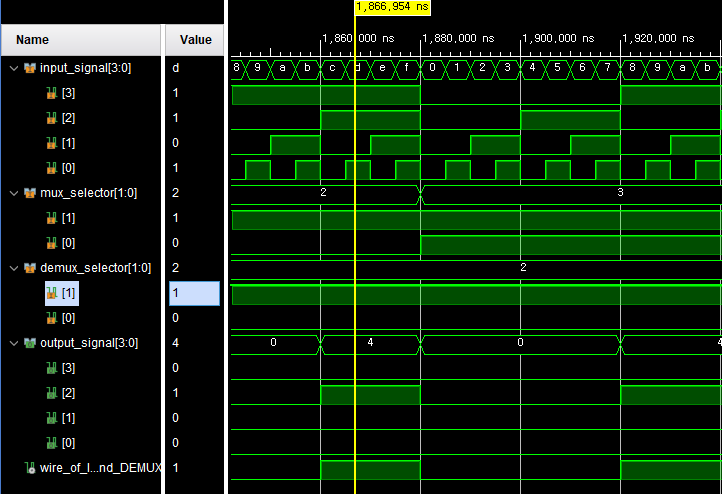

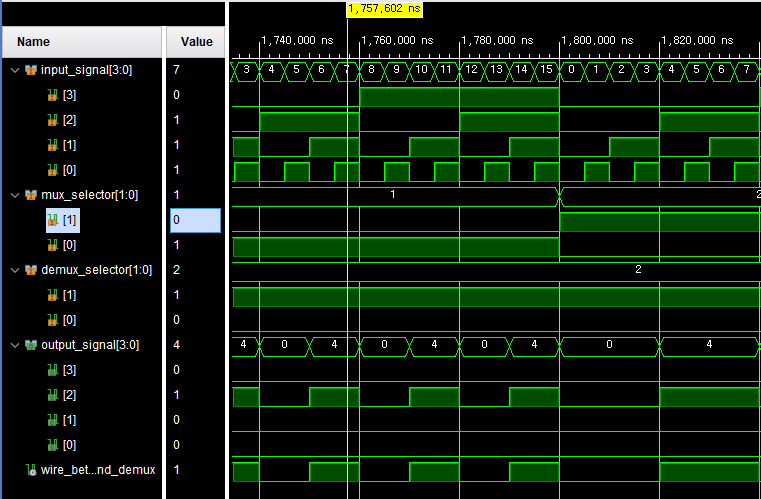

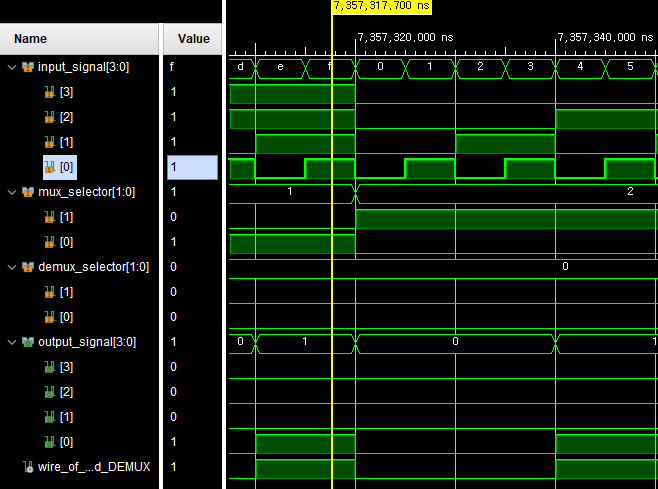

MUX selector : 1, DEMUX selector : 3





MUX selector : 2, DEMUX selector : 2

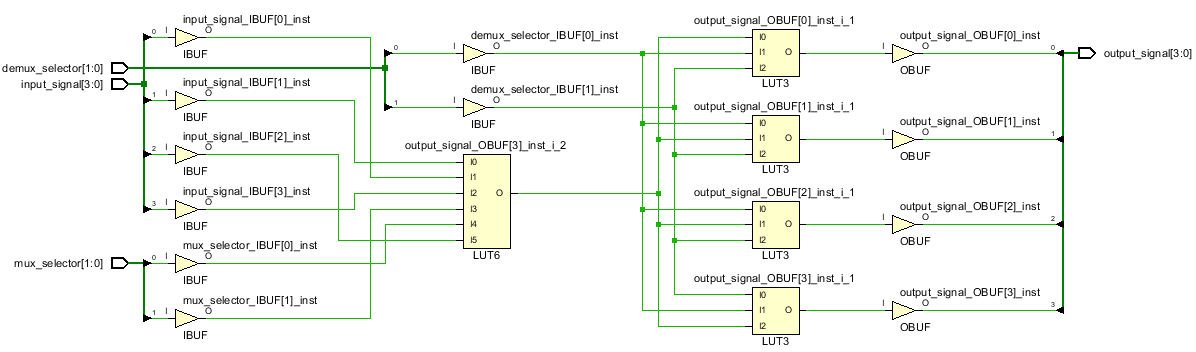

< RTL analysis >





< Synthesis >













3. Dataflow modeling of combination of 4X1 MUX and 1X4 DEMUX (조건 연산자)



< Source code >

// Dataflow modeling of combination of 4X1 MUX and 1x4 DEMUX
module Dataflow_modeling_of_combination_of_4X1_MUX_and_1X4_DEMUX_3_condition(
    input [3:0] input_signal,
    input [1:0] mux_selector, demux_selector,
    output [3:0] output_signal  );

    wire wire_of_MUX_and_DEMUX;

    assign wire_of_MUX_and_DEMUX = (mux_selector == 2'b00)? input_signal[0] :
                                                    ((mux_selector == 2'b01)? input_signal[1] :
                                                    ((mux_selector == 2'b10)? input_signal[2] :
                                                    ((mux_selector == 2'b11)? input_signal[3] : input_signal[0])));


     assign output_signal = (demux_selector == 2'b00)? {3'b000, wire_of_MUX_and_DEMUX} :
                                    ((demux_selector == 2'b01)? {2'b00,  wire_of_MUX_and_DEMUX, 1'b0} :
                                    ((demux_selector == 2'b10)? {1'b0, wire_of_MUX_and_DEMUX, 2'b00} :
                                    ((demux_selector == 2'b11)? {wire_of_MUX_and_DEMUX, 3'b000} : output_signal)));

endmodule





< Simulation >

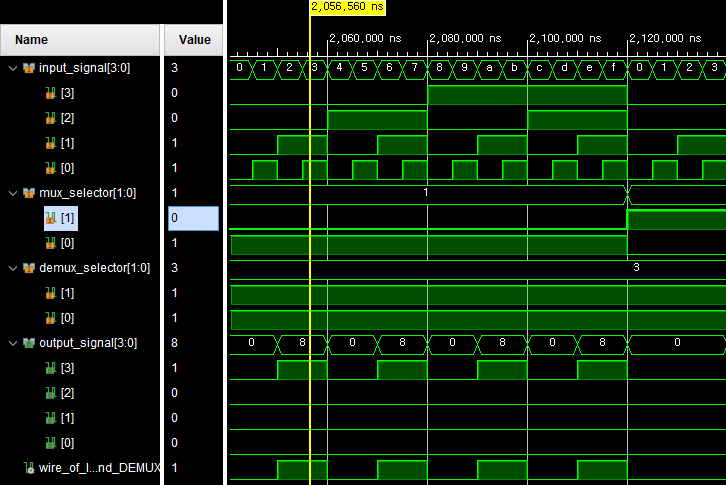

MUX selector : 1, DEMUX selector : 0



MUX selector : 2, DEMUX selector : 3

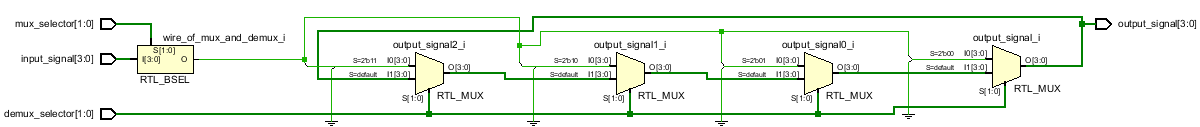

< RTL analysis >











4. Dataflow modeling of combination of 4X1 MUX and 1X4 DEMUX (배열 인덱스)

< Source code >

// Dataflow modeling of combination of 4X1 MUX and 1X4 DEMUX
module Dataflow_modeling_of_combination_of_4X1_MUX_and_1X4_DEMUX_array_index(
    input [3:0] input_signal,
    input [1:0] mux_selector, demux_selector,
    output [3:0] output_signal );

    wire wire_of_mux_and_demux;

    assign wire_of_mux_and_demux = input_signal[mux_selector];

    assign output_signal = (demux_selector == 2'b00)? {3'b000, wire_of_mux_and_demux}   :
                                   ((demux_selector == 2'b01)? {2'b00, wire_of_mux_and_demux, 1'b0}  :
                                   ((demux_selector == 2'b10)? {1'b0, wire_of_mux_and_demux, 2'b00}  :
                                   ((demux_selector == 2'b11)? {wire_of_mux_and_demux, 3'b000}  : output_signal)));

endmodule





< Simulation >

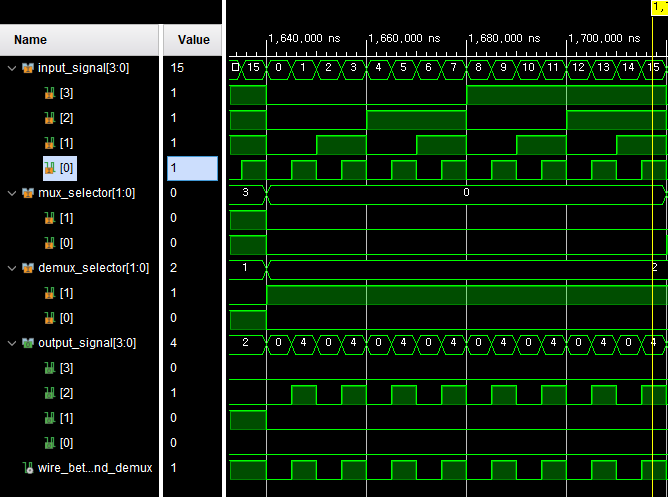

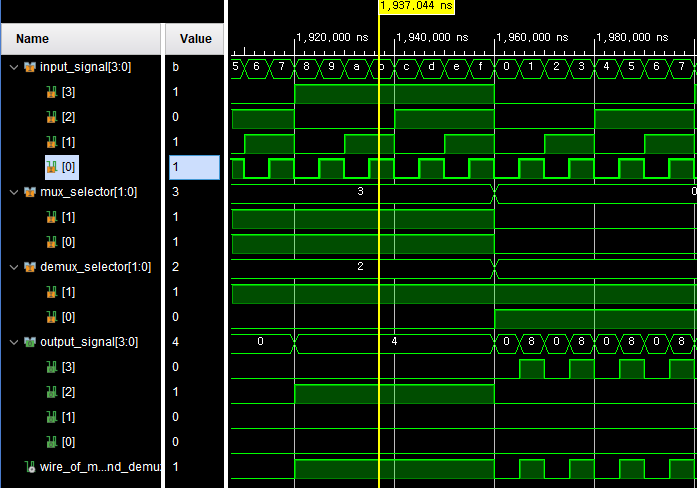

MUX selector : 1, DEMUX selector : 2



MUX selector : 1, DEMUX selector : 2





< RTL analysis >

















5. Structural modeling of combination of 4X1 MUX and 1X4 DEMUX

< Source code >

// Dataflow modeling of MUX
module mux (
    input [3:0] signal,
    input [1:0] selector,
    output data );

    assign data = signal[selector];

endmodule

// Dataflow modeling of DEMUX
module demux (
    input data,
    input [1:0] selector,
    output [3:0] signal );

    assign signal = (selector == 2'b00)? {3'b000, data} :
                        ((selector == 2'b01)? {2'b00, data, 1'b0} :
                        ((selector == 2'b10)? {1'b0, data, 2'b00} :
                        ((selector == 2'b11)? {data, 3'b000} : signal )));

endmodule

// Structural modeling of combination of MUX & DEMUX
module Structural_modeling_of_combination_of_4X1_MUX_and_1X4_DEMUX(
    input [3:0] input_signal,
    input [1:0] mux_selector, demux_selector,
    output [3:0] output_signal );

    wire link;

    mux mux0 (input_signal, mux_selector, link);
    demux demux0 (link, demux_selector, output_signal);

endmodule





< Simulation >

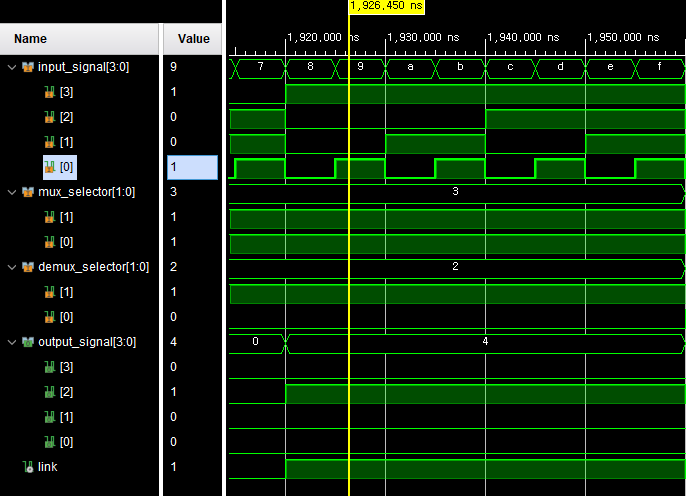

MUX selector : 3, DEMUX selector : 2

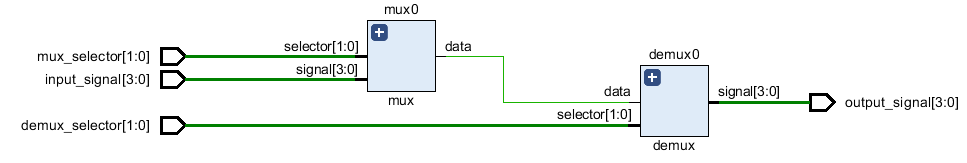

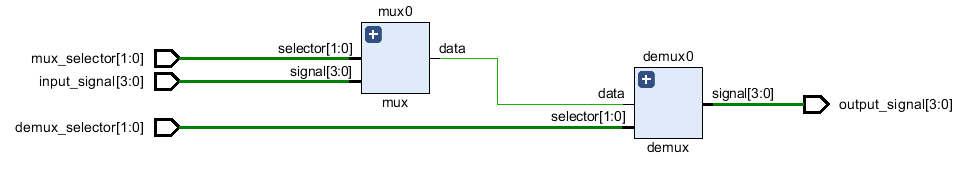

< RTL analysis >
